Всем известна пословица «рыба ищет, где глубже, а рыбак — где рыба». Эта поговорка в полной мере относится к рыбакам, предпочитающих ловить рыбу на озерах и реках при перемещении на маломерных судах. Поиски мест осуществляется при помощи электронных помощников – эхолотов.

Крепление датчика эхолота

Содержание:



Изначально эхолоты предназначались для морских судов, для измерения глубин, отображению подводных препятствий, отмелей, чтобы не посадить судно на мель или не повредитьобшивку днища. Позже появились модели для рыболовов с различным функционалом, в том числе для использования на маломерных судах.

Элемент, который предназначен для получения эхолокационной информации и ее дальнейшей обработки, выведению на экран, называется трансдьюсер, или по-простому – датчик эхолота.

Необходимость крепления датчика эхолота на транец

Датчик эхолота, прикрепленный на транецАльтернативным вариантом надежно установить датчик – это прикрепить его к транцу. Для лодок ПВХ это единственный вариант крепления датчика.

Для правильной работы эхолота датчик должен быть погружен в воду и располагаться под определенным углом к поверхности. При движении судна датчик должен быть неподвижен. Иначе информация от локации дна будет неверной, с помехами, информация может вообще отсутствовать.

Ведь принцип работы датчика заключается в посыле импульсов с определенной частотой, которые отражаясь от дна, водных препятствий, улавливаются обратно датчиком. Если положение датчика будет постоянно меняться, то информация будет искажена.

Идеальным вариантом крепления датчика является его внедрение в корпус судна. В этом случае датчик находится в одной плоскости с днищем, не цепляется за дно или другие подводные помехи. Но не все готовы делать отверстие в днище судна, да и в лодке из ПВХ такой способ крепления невозможен.

Способы крепления

Через крепежные элементы (саморезы, болты и т.д.)

Этот способ крепления имеется несколько недостатков:

  • невозможность оперативно снять и установить датчик при проходе судна по мелководью, мест с препятствиями под водой либо волочению по берегу;
  • необходимость делать отверстия в транце лодки, для деревянного транца возникают дополнительные проблемы с защитой от влаги и обработкой волокон внутри отверстий, во избежание преждевременного износа и гниения древесины;
  • невозможность регулировки глубины погружения датчика.

Крепление датчика эхолота с помощью кронштейна

Конструкция кронштейна может быть разнообразна:

  • с регулировкой глубины погружения;
  • с откидывающейся штангой (под углом к транцу, для вытаскивания датчика из воды на определенное время);
  • с постоянным креплением к транцу либо временным креплением.
Крепление датчика эхолотаКронштейн может быть заводского изготовления либо индивидуального (самостоятельного).

Кронштейн заводского исполнения, как правило, изготавливается из металлов (алюминиевые сплавы, нержавейка) и крепится к транцу с помощью механизма, напоминающего струбцину.

Кронштейны индивидуального изготовления могут быть изготовлены из металла, пластика, дерева. Кронштейн может быть установлен как стационарно, с регулируемой глубиной погружения, так и быть быстросъемным, с креплением, напоминающим струбцину.

Датчик эхолота также может быть прикреплен к транцу с помощью присоски. В этом случае датчик можно установить в любое время, в любом месте на транце. Но для такого варианта рекомендуется дополнительное крепление датчика тросиком к элементам транца или мотору.

В случае наезда на препятствие на полном ходу присоска может не удержать датчик и провод, идущий от датчика к эхолоту оборваться.

Кронштейн-крепление

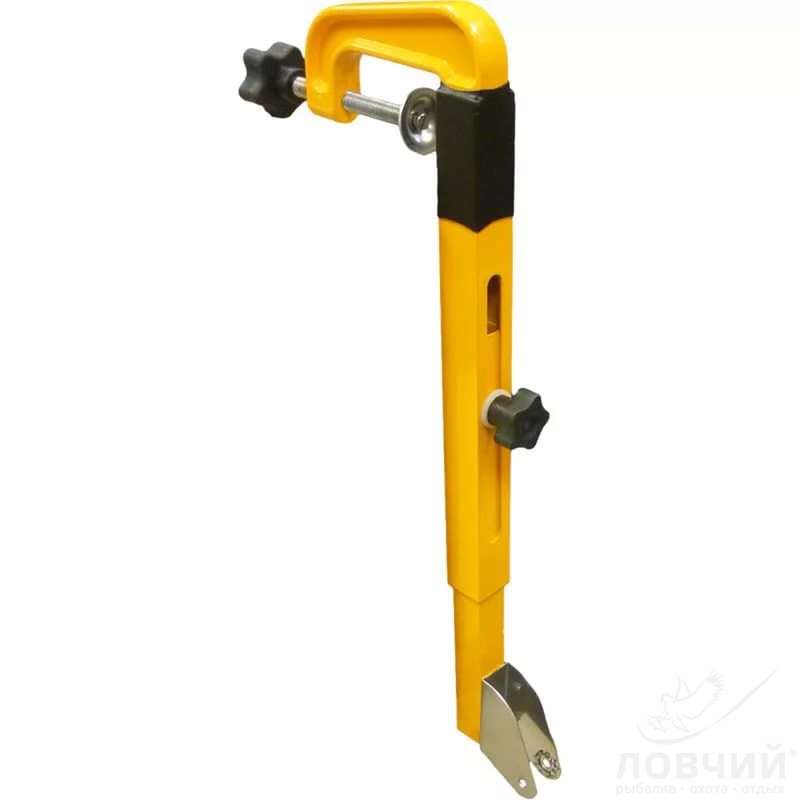

Крепление датчика с помощью кронштейна со струбциной оптимальный и массовый вариант установки датчика на транец. Конструкция представляет собой штангу, на одном конце которого установлена струбцина, а на другом конце имеется место для крепления трансдьюсера.

С помощью струбцины кронштейн крепится наверху транца в стороне от подвесного лодочного мотора или стационарного движетеля. Штанга кронштейна регулируется по длине, что позволяет опускать датчик на необходимую глубину, чтобы избежать помех при радиолокации от пузырьков воздуха, образующихся от завихрений под днищем лодки.

Кронштейн имеет преимущества:

  • Мобильность. Кронштейн легко снимать и ставить. Эхолот можно использовать на разных лодках.
  • Надежное жесткое крепление датчика относительно судна.
  • Простое крепление.
  • Наличие множества регулировок (по высоте, углу наклона, возможности откидывания).
  • Долговечность (в случае металлической штанги).
  • Возможность установки датчика на транце любой толщины.

Недостатки кронштейна.

  • Необходимость постоянного снятия и установки.
  • Занимает определенный объем при перевозке.
  • Высокая стоимость (от 1200 до 3000 рублей в зависимости от конструкции).

В качестве самого простого варианта самостоятельного изготовления кронштейна это использование обычной струбцины и деревянной рейки в качестве штанги. К рейке необходимой длины крепится датчик. Рейку прикрепляют к транцу зажатием струбциной.

Крепление датчика эхолота на транец лодки

Непосредственное жесткое крепление датчика к транцу осуществляют:

  • если не имеется необходимости в мобильности комплекта эхолота;
  • судно перевозится на прицепе;
  • судно не волочится по берегу (во избежание повреждения датчика).

При установке датчика к транцу необходимо четко вымерить его будущее местоположение. Ось крепления датчика должна быть параллельна поверхности воды. Угол наклона вперед – назад регулируется.

Необходимо учесть, что при неправильном его расположении придется перемонтировать датчик к транцу. Отверстия в транце в местах крепления датчика рекомендуется обработать силиконовым герметиком.

Стоит отметить, что вариант стационарного крепления датчика к транцу самый бюджетный вариант. Затраты придутся только на герметик и на крепеж, если штатный он не подходит.

Крепление-присоска

Присоска датчика эхолотаКрепление-присоска расширяет возможности использования эхолота не только для водомоторных судов.

Крепление датчика с помощью присоски – некая альтернатива кронштейну. Конструкция представляет собой присоску с кронштейном, к которому крепится сам датчик. Стоимость присоски варьируется в пределах 700-1000 рублей за самые простые варианты. Присоску можно легко установить и снять.

Расположение датчика всегда можно отрегулировать для правильного положения. Датчик необходимо крепить страховочным тросом. При ударе на полном ходу о препятствие присоска может не выдержать и отсоединиться от транца, что может спровоцировать обрыв провода и потерю датчика.

Крепить датчик с помощью присоски можно не только на транец, но и на любую гладкую поверхность, в том числе на баллоны. Это позволяет использовать эхолот на обычных гребных безтранцевых лодках.

Выбор способа крепления датчика эхолота зависит от условий эксплуатации судна, потребностей его владельца. Будет ли это заводское крепление или самостоятельно изготовленная конструкция (схем предостаточно) выберет сам капитан судна.
